Условие задачи
Трёхфазный двухобмоточный трансформатор типа ТМ -100/6, схема соединения обмоток характеризуется следующими величинами:
1. Мощность
2. Высшее линейное напряжение
3. Низшее линейное напряжение
4. Мощность потерь холостого хода
5. Мощность потерь короткого замыкания
6. Напряжение короткого замыкания
7. Ток холостого хода
1. Начертить схему включения трёхфазного трансформатора при указанном соединении обмоток.
2. Начертить Т - образную схему замещения трансформатора и определить её параметры.
3. Определить характер нагрузки ( ), при котором напряжение на зажимах вторичной обмотки не зависит от коэффициента нагрузки и для этого случая построить график зависимости при изменении от 0 до 1 через 0,25.
Ответ
1. Схема трансформатора:

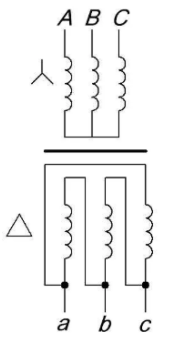

Рисунок 10 Схема соединения обмоток трансформатора
2. Т-образная схема замещения:

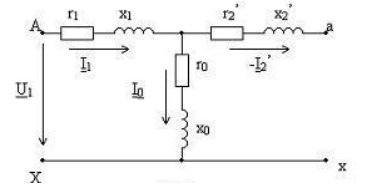

Рисунок 11 Т-образная схема замещения
Расчет параметров схемы замещения при холостом ходе транс...
