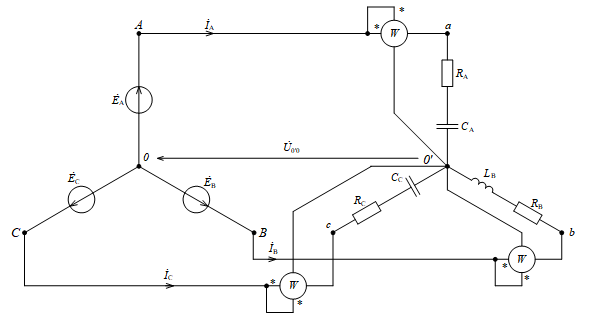

Трехфазный генератор создает симметричную систему синусоидальных ЭДС  с частотой   и питает несимметричную трехфазную нагрузку. Начальная фаза ЭДС и сопротивление обмоток генератора равны нулю

Трехфазный генератор создает симметричную систему синусоидальных ЭДС  с частотой   и питает несимметричную трехфазную нагрузку. Начальная фаза ЭДС и сопротивление обмоток генератора равны нулю. Исходные данные значений параметров трехфазной цепи, включают:

 – действующее значение ЭДС  ;

 – параметры нейтрального провода;

  – параметры фаз нагрузки.

Требуется:

1. Рассчитать комплексным методом действующие токи во всех ветвях трехфазной цепи, предварительно преобразовав схему этой цепи;

2. Составить баланс мощностей для проверки правильности расчетов;

3. Определить фазные напряжения, активную мощность нагрузки, соединенной звездой или треугольником  , предварительно рассчитав показания ваттметров.

4. Построить на комплексной плоскости потенциальную диаграмму напряжений и совмещенную с ней векторную диаграмму токов цепи.

Исходные данные:
