Трехфазный короткозамкнутый асинхронный двигатель с номинальной мощностью PН и номинальными напряжениями 660/380 В при схемах соединения обмоток звезда-треугольник подключен к сети с линейным напряжением 380 В частотой 50 Гц.

Трехфазный короткозамкнутый асинхронный двигатель с номинальной мощностью PН и номинальными напряжениями 660/380 В при схемах соединения обмоток звезда-треугольник подключен к сети с линейным напряжением 380 В частотой 50 Гц. Двигатель имеет p пар полюсов магнитного поля и скольжение в номинальном режиме sН; КПД и коэффициент мощности в номинальном режиме равны соответственно ρН и cosφН. Кратность максимального момента двигателя λ=M_max/M_H, пускового - β = M_П/ M_Н, кратность пускового тока I_П/ I_Н равна 7.

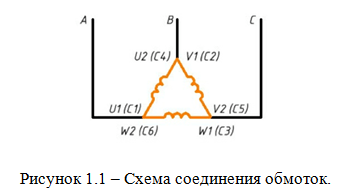

Для заданного напряжения сети начертить схему соединения обмоток двигателя. Определить частоту вращения магнитного поля, номинальную частоту вращения ротора, номинальный момент, номинальные линейный и фазный токи и пусковой ток двигателя. Рассчитать критическое скольжение и критическую частоту вращения, максимальный и пусковой моменты двигателя и построить его естественную механическую характеристику. Оценить возможность пуска двигателя при номинальном моменте на валу и снижении питающего напряжения на 15%. Ответить на дополнительный вопрос к задаче в соответствии с вариантом.

Таблица 1.1
