Требуется начертить схему соединения обмоток трансформатора. Определить: номинальные значения фазных напряжений, фазный и линейный коэффициенты трансформации, линейные и фазные токи первичной и вторичной цепей.

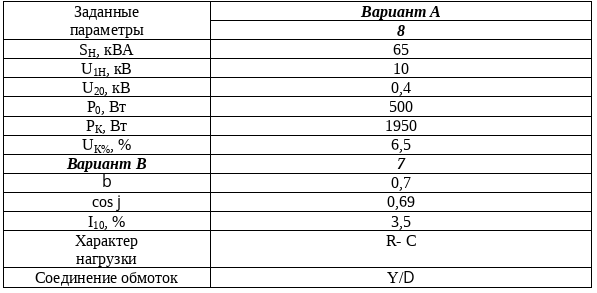

Трехфазный силовой трансформатор имеет следующие паспортные данные (см. таблицу): номинальную мощность SH, номинальные линейные напряжения первичной U1H и вторичной U20 (в режиме холостого хода) обмоток, мощность потерь холостого хода P0 и короткого замыкания PK, напряжение короткого замыкания UK, ток холостого хода I10 (в процентах от номинального тока первичной обмотки). Трансформатор со стороны вторичной обмотки нагружен симметричным потребителем активно-индуктивного (R–L) либо активно-емкостного (R–C) типа с коэффициентом мощности cosj2 и коэффициентом нагрузки b.

Требуется:

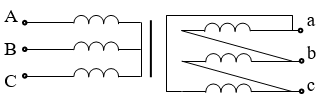

1. Начертить схему соединения обмоток трансформатора.

2. Определить:

2.1. Номинальные значения фазных напряжений.

2.2. Фазный и линейный коэффициенты трансформации.

2.3. Линейные и фазные токи первичной и вторичной цепей.

2.4. Активные сопротивления одной фазы первичной (R1) и вторичной (R2) обмоток, считая что в опыте короткого замыкания мощность потерь распределяется поровну между первичной и вторичной цепями.

2.5. Коэффициент мощности cosj0 трансформатора в режиме холостого хода.

2.6. Коэффициент мощности трансформатора cosjK в опыте короткого замыкания.

2.7. КПД трансформатора при заданных значениях cosj2 и b.

2.8. Максимально возможный КПД трансформатора при заданном cosj2.

3. Построить внешнюю характеристику трансформатора для заданного cosj2 и определить напряжение U2 для заданного b.
