Трехфазный синхронный генератор мощностью Sном работает параллельно с сетью напряжением U1 в режиме точки с координатами I1* и Iв* на U-образной характеристике (рис. 4.6), построенной в относительных единицах.

25 июля 2024
Электроника, электротехника, радиотехника

Условие:

Трехфазный синхронный генератор мощностью Sном работает параллельно с сетью напряжением U₁ в режиме точки с координатами I₁* и I_в* на U-образной характеристике (рис. 4.6), построенной в относительных единицах.

Требуется определить: силу тока в цепи I₁ и его активную и реактивную составляющие; мощность S_г, отдаваемую генератором в сеть, и ее активную и реактивную составляющие, коэффициент мощности генератора Необходимые для решения задачи значения параметров приведены в табл. 4.6.

Ответить на вопросы:

а) в каких случаях целесообразна работа синхронного генератора, включенного на параллельную работу с сетью, с перевозбуждением, а в каких - с недовозбуждением?

б) почему с возрастанием активной мощности генератора увеличивается значение тока возбуждения, соответствующее ?

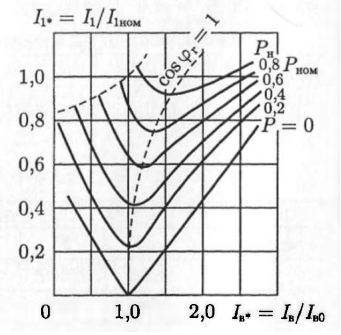

Рис. 4.6. U-образные характеристики трехфазного генератора, включенного на параллельную работу с сетью

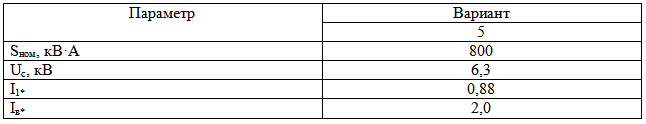

Таблица 4.6

Решение:

1. Номинальный ток статора:

2. Из U-образных характеристик синхронного генератора следует, что в режиме заданной точки с координатами I₁* = 0,88 и I_в* = 2,0 работа генератора определяется характеристикой при активной нагрузке Р = 0,8Р_ном; ток в цепи статора генератора:
