Условие задачи
Трёхфазный трансформатор имеет следующие параметры
номинальная мощность Sном=100 кВ∙А;
номинальное линейное напряжение первичной обмотки U1 ном=0,5 кВ;
номинальное линейное напряжение вторичной обмотки U2 ном=0,23 кВ;
напряжение короткого замыкания в % uк*=5,5 %;
ток холостого хода в % I0*=6,5 %;
мощность потерь холостого хода Р0 ном =0,65 кВт;
мощность потерь короткого замыкания Рк ном =2 к Вт.
Требуется определить:
параметры Т-образной схемы замещения (считая её симметричной, т.е. R1=R2΄, Х1=Х2΄);
величины КПД, соответствующие значениям полной мощности 0,25Sном; 0,5Sном; 0,7Sном; 1,0Sном при cosφ2=0,8 (активно-индуктивная нагрузка) и cosφ2=1,0;
номинальное изменение напряжения ∆Uном.
Построить графики изменения η=f(β) и U2=f(β).
Ответ
Решение:
Определение напряжения короткого замыкания.

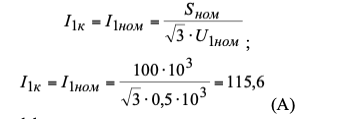

Определение тока короткого замыкания.
Определение коэффициента мощности в режиме короткого замыкания.
