Условие задачи
Трехфазный трансформатор, тип которого задан в таблице вариантов, имеет характеристики. Коэффициент нагрузки равен kн = 0,8. Коэффициент мощности потребителя cos = 0,95.
Определить коэффициент трансформации, номинальные токи в обмотках, действительные токи в обмотках при заданном значении Кн, суммарные потери мощности при номинальной нагрузке, КПД трансформатора при работе с заданными значениями Кн и . Также определить величины rк, Xк и Zк, полученные значения привести к рабочей температуре.
Дополнительное задание: расшифровать условное обозначение трансформатора, заданного в таблице вариантов.

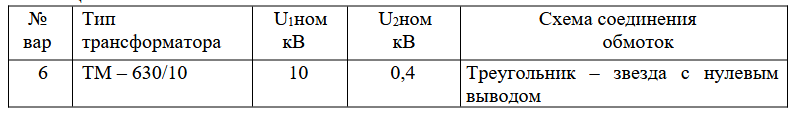

Таблица 1.1
Ответ
ТМ трансформатор масляный мощностью 630 кВА и номинальным напряжением первичной обмотки трансформатора 10 кВ.
Номинальные параметры трансформатора: SH=630 кВА, U1H=10 кВ, U2H=0,4 кВ, РО=1,25 кВт, РК=7,6 кВт, i0=1,7 %, uK=5,5 %.
Определить коэффициент трансформации:
Номинальные токи в обмотках:
