Условие:
Трёхфазный выпрямитель, собранный на трёх диодах, должен питать потребитель постоянным током. Мощность потребителя Pd (Вт) при напряжении питания Ud (В). Следует выбрать один из трёх типов полупроводниковых диодов и пояснить, на основании чего сделан выбор. Начертить схему выпрямителя.
Решение:
Id=Pd/Ud=100/400=0,25 A
Определяем напряжение, действующее на диод в непроводящий период для мостовой схемы выпрямителя:
Ub=2,1Ud =2,1400=840 В.
Выбираем диод из условий Iдоп1/3Id1/30,250,083 A,
UобрUb840 B

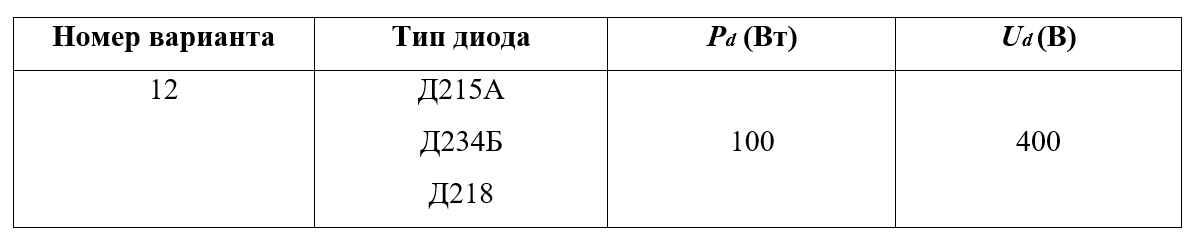

Выписываем параметры заданных диодов:
