Три группы активных сопротивлений подключены по схеме «звезда» в четырех проводную трехфазную сеть с линейным напряжением UЛ=220 В. Величины сопротивлений фаз: R_A=44 Ом, R_B=10 Ом, R_C=20 Ом. Определить фазные и линейные токи

«Три группы активных сопротивлений подключены по схеме «звезда» в четырех проводную трехфазную сеть с линейным напряжением UЛ=220 В. Величины сопротивлений фаз: R_A=44 Ом, R_B=10 Ом, R_C=20 Ом. Определить фазные и линейные токи»
  • Электроника, электротехника, радиотехника

Условие:

Три группы активных сопротивлений подключены по схеме «звезда» в четырех проводную трехфазную сеть с линейным напряжением UЛ=220 В. Величины сопротивлений фаз: RA=44 Ом, RB=10 Ом, RC=20 Ом.

Определить фазные и линейные токи, фазные напряжения, мощность трехфазного потребителя.

Построить в масштабе векторную диаграмму напряжений и токов.

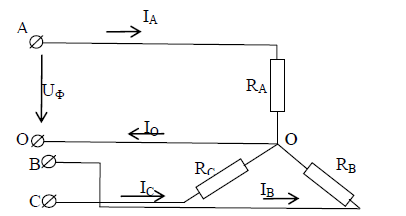

Рис. 1

Решение:

Дано:

UЛ=220 В,

RА=44 Ом,

RВ=10 Ом,

RС=20 Ом.

Найти

IA, IB, IC, UA, UB, UC, IO, cos, P.

Так как задана несимметричная активная нагрузка, то токи фаз неодинаковы, cos=1, в нейтральном (нулевом) проводе есть ток.

Расчитаем фазные напряжения:

Определим фазные токи.

При соединение приемников энергии звездой фазные токи равны линейным IФ=IЛ.
