Условие задачи
Три группы сопротивлений соединили звездой с нулевым проводом и включили в трехфазную сеть переменного тока с линейным напряжением Uном. Активные сопротивления в фазах A, B и C соответственно равны RA, RB и RC, реактивные – XA, XB и XC.

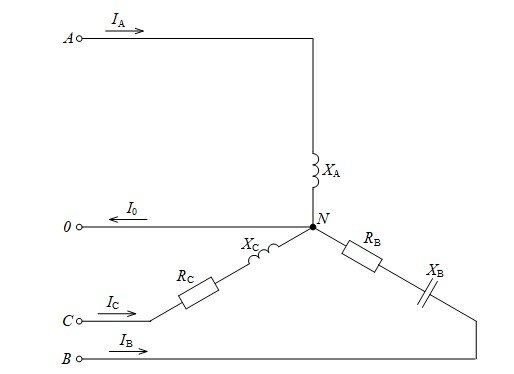

Характер реактивных сопротивлений (индуктивное или емкостное) указан на схеме цепи. Углы сдвига фаз в каждой фазе равны φA, φB и φC. Линейные токи (они же фазные) в нормальном режиме равны IA, IB и IC. Фазы нагрузки потребляют активные мощности PA, PB и PC и реактивные QA, QB и QC.
В таблице вариантов указаны некоторые из этих величин и номер рисунка цепи.
Для своего варианта начертить схему цепи; определить величины, отмеченные прочерками, и начертить в масштабе векторную диаграмму цепи в нормальном режиме. Начертить векторную диаграмму цепи в аварийном режиме при отключении фазы A. Из векторных диаграмм определить графически токи в нулевом проводе в обоих режимах.
Ответ
Определяем полное сопротивление фазы C:
Ток в фазе C:
Реактивная мощность потребляемая в фазе C:
