Три группы сопротивлений соединили звездой с нулевым проводом и включили в трёхфазную сеть переменного тока с линейным напряжением Uном. ... Три группы сопротивлений соединили звездой с нулевым проводом и

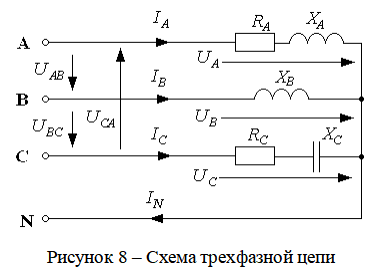

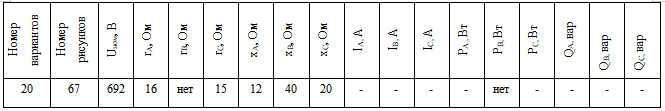

Три группы сопротивлений соединили звездой с нулевым проводом и включили в трёхфазную сеть переменного тока с линейным напряжением Uном. Активные сопротивления в фазах А,В и С соответственно равны rА, rВ  и rС; реактивные – хА, хВ и хС. Характер реактивных сопротивлений (индуктивное или ёмкостное) указан на схеме цепи. Углы сдвига фаз в каждой фазе равны φА ,  φВ и φС.  Линейные токи (они же фазные) в нормальном режиме  равны IА, IВ и IС. Фазы нагрузки потребляют активные мощности PА, PВ и PС, а реактивные QА, QВ и QС. В таблице вариантов указаны некоторые из этих величин и номер рисунка цепи.

Для своего варианта начертить схему цепи; определить величины, отмеченные прочерками в таблице 5 и  начертить в масштабе векторную диаграмму цепи в нормальном режиме. Начертить векторную диаграмму цепи в аварийном режиме при отключении фазы А. Из векторных диаграмм определить графически токи в нулевом проводе в обоих режимах.
