Условие задачи
Три группы сопротивлений соединили звездой с нулевым проводом и включили в трехфазную сеть переменного тока с линейным напряжением UЛном. Активные сопротивления в фазах А, В и С соответственно равны RA, RB, RC, реактивные - ХА, ХВ, ХС. Характер реактивных сопротивлений (индуктивное или емкостное) указан на схеме цепи. Линейные токи (они же фазные) в нормальном режиме равны IA, IB, IC. Фазы нагрузки потребляют активные мощности РA, РB, РC и реактивные QA, QB, QC. В таблице вариантов указаны некоторые из этих величин и номер рисунка цепи. Для своего варианта начертить схему цепи; определить величины, отмеченные прочерками в таблице 1, и начертить в масштабе векторную диаграмму цепи в нормальном режиме. Из векторных диаграмм определить графически токи в нулевом проводе в обоих режимах.
При вычислениях принять: sin36°50' = cos53°10' = 0,6; sin53° 10' = cоs36°50 = 0,8.

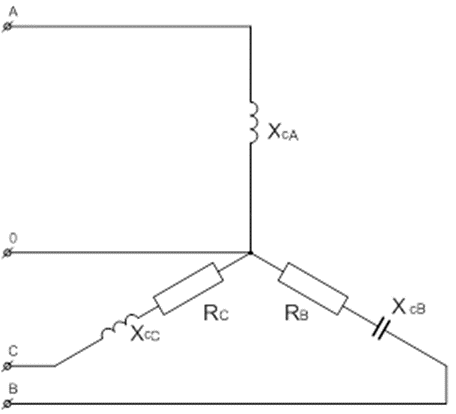

Рисунок 1. Заданная схема.

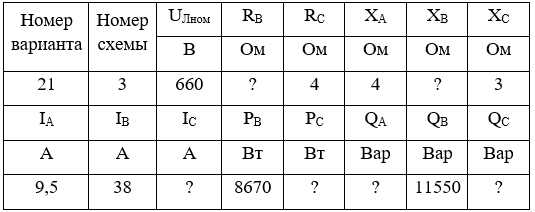

Таблица 1. Исходные данные
Ответ
1. Определяем фазное напряжение:
2. Определяем величины, отсутствующие в таблице исходных данных:
