Условие задачи

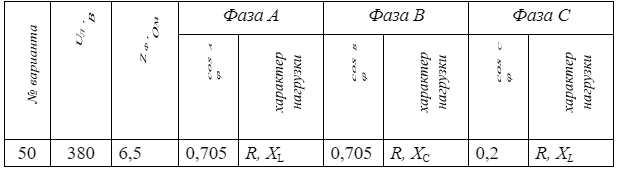

Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз соединены звездой и включены в четырёхпроводную трёхфазную сеть с системой симметричных линейных напряжений.
Составить электрическую схему питания.
Определить
- Фазные токи и ток в нейтральном проводе
- Активную мощность трёхфазной цепи
Построить
- Векторную диаграмму напряжений и токов с учётом характера нагрузки.
Ответ

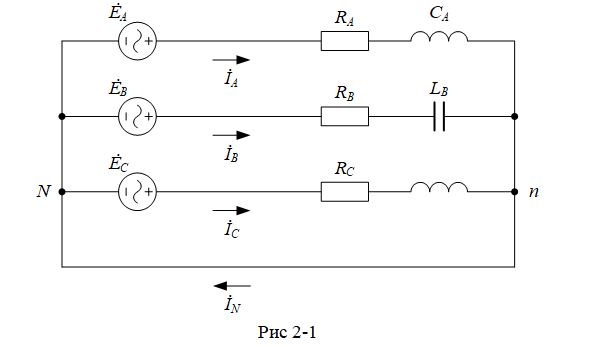

Составим электрическую схему питания (Рис 2-1)
Фазное напряжение
Согласно стандарта фазное напряжение равно 220 В
Пусть угол сдвига фазы А равен нулю, запишем систему фазных напряжений в комплексном виде...
