Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Z_ф, соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений U_л.
- Электроника, электротехника, радиотехника
Условие:
Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Zф, соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений Uл.
Составить электрическую схему питания.
Определить
− фазные токи Iфи ток в нейтральном проводе IN;
− активную мощность Р трехфазной цепи.
Построить векторную диаграмму напряжений и токов с учетом характера нагрузки.
В каких случаях используют трех- и четырехпроводные трехфазные электрические цепи?
Объяснить назначение нейтрального провода в четырехпроводных трехфазных электрических цепях.
Почему в нейтральные провода не устанавливают предохранители и выключатели?
Решение:

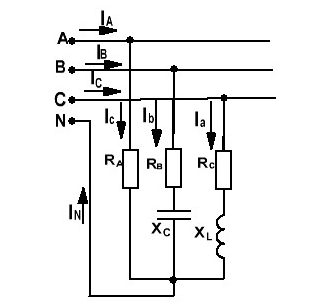

Рисунок 1. Схема цепи
1. Определим фазные напряжения. В трехфазных цепях при наличии нейтрального провода выполняется соотношение между фазным и линейным напряжением:
2. Произведем расчет фазных токов (...
