Условие задачи
Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Zф = 63,5 Ом , соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений Uл = 660 В.
Фаза А
cos φА = 0,705; характер нагрузки – R , XL
Фаза В
cos φВ = 0,705; характер нагрузки – R , XС
Фаза С
cos φС = 1; характер нагрузки – R
Составить электрическую схему питания.
Определить
− фазные токи Iф и ток в нейтральном проводе IN ;
− активную мощность Р трехфазной цепи.
Построить
− векторную диаграмму напряжений и токов с учетом характера нагрузки.
В каких случаях используют трех- и четырехпроводные трехфазные электрические цепи?
Объяснить назначение нейтрального провода в четырехпроводных трехфазных электрических цепях.
Почему в нейтральные провода не устанавливают предохранители и выключатели?
Ответ

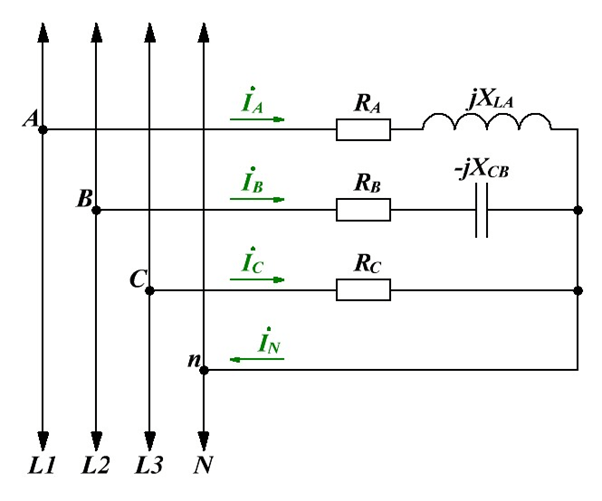

Схема включения однофазных потребителей :
Рис.2
Фазные напряжения звезды сети меньше линейных в
раз:
