Условие задачи
Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз Zф, соединены «звездой» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений Uл.
Данные по варианту задания приведены в таблице 3.1.
Составить электрическую схему питания.
Определить
− фазные токи Iф и ток в нейтральном проводе IN ;
− активную мощность Р трехфазной цепи.
Построить
− векторную диаграмму напряжений и токов с учетом характера нагрузки.
Дополнительное задание
В каких случаях используют трех- и четырехпроводные трехфазные электрические цепи?
Объяснить назначение нейтрального провода в четырехпроводных трехфазных электрических цепях.
Почему в нейтральные провода не устанавливают предохранители и выключатели?

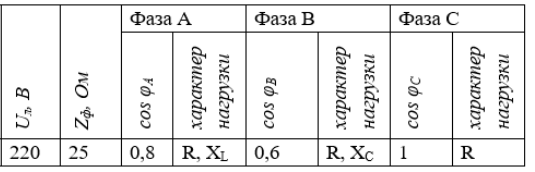

Таблица 3.1
Ответ
Электрическая схема питания показана на рисунке 2.

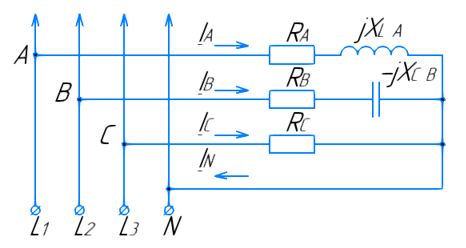

Рис. 2. Схема включения однофазных потребителей
1. Фазные напряжения звезды сети меньше линейных в
раз:
