Три резистора R1, R2, R3 соединены последовательно и подключены к источнику ЭДС Е и внутренним сопротивлением r0. При этом в цепи протекает ток I, на зажимах источника устанавливается напряжение

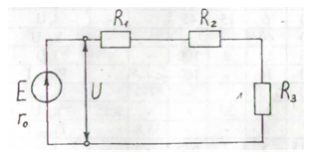

Три резистора R₁, R_2, R₃ соединены последовательно и подключены к источнику ЭДС Е и внутренним сопротивлением r_0. При этом в цепи протекает ток I, на зажимах источника устанавливается напряжение U, на резисторах образуются падения напряжений U₁, U_2, U₃ (рис.3). Данные взять из таблицы 2.3.

Рис. 3

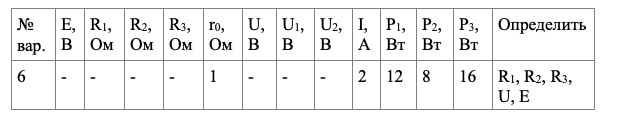

Таблица 2.3
