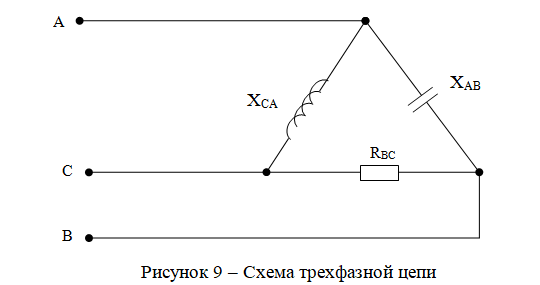

Три сопротивления соединили в треугольник так, как показано на рисунке 9 и включили в трёхфазную цепь с номинальным напряжением UHOM. В фазах нагрузки протекают токи IАВ, IВС и IСА. При этом фазные мощности составили QАВ, РВС, QСА.

Три сопротивления соединили в треугольник так, как показано на рисунке 9 и включили в трёхфазную цепь с номинальным напряжением U_HOM. В фазах нагрузки протекают токи I_АВ, I_ВС и I_СА. При этом фазные мощности составили Q_АВ, Р_ВС, Q_СА. В таблице 2 указаны некоторые из этих величин, а также характер аварийного режима цепи.

Начертить схему цепи. Определить величины, отмеченные прочерками. Начертить в масштабе векторные диаграммы цепи в нормальном и аварийном режимах. Определить линейные токи по векторной диаграмме.

Таблица 4.1 – Исходные данные
