Твёрдый диэлектрик с удельным объёмным сопротивлением ρ_V=1∙〖10〗^13 Ом∙м и удельным поверхностным сопротивлением ρ_S=3∙〖10〗^13 Ом имеет размеры: a=25 мм, b=20 мм, h=25 мм и форму, изображенную на рисунке 2.1.

«Твёрдый диэлектрик с удельным объёмным сопротивлением ρ_V=1∙〖10〗^13 Ом∙м и удельным поверхностным сопротивлением ρ_S=3∙〖10〗^13 Ом имеет размеры: a=25 мм, b=20 мм, h=25 мм и форму, изображенную на рисунке 2.1.»
  • Электроника, электротехника, радиотехника

Условие:

Твёрдый диэлектрик с удельным объёмным сопротивлением и удельным поверхностным сопротивлением имеет размеры: и форму, изображенную на рисунке 2.1. Он установлен между электродами, на которых поддерживается постоянное напряжение Определите ток через диэлектрик и потери мощности в нём.

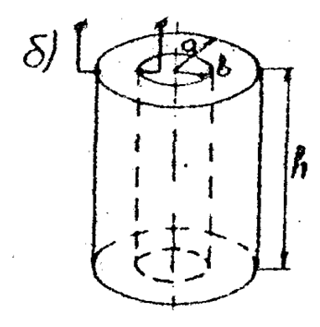

Рисунок 2.1

Решение:

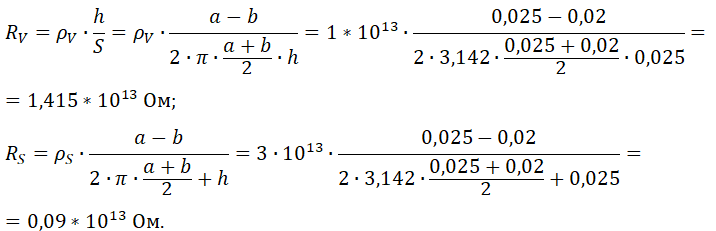

Найдем объемное и поверхностное сопротивления:

Объемный и поверхностный токи соответственно равны:
