Условие задачи
Участок токарного цеха (УТЦ) предназначен для обеспечения производимой продукции всего цеха. Он является составной частью цеха металлоизделий машиностроительного завода.
УТЦ имеет станочное отделение, где размещен станочный пар к, вспомогательные (склады, инструментальная, мастерская и др.) и бытовые (раздевалка, комната отдыха) помещения.
Транспортные операции выполняются с помощью кран-балок и наземных электротележек.
Участок получает электроснабжение (ЭСН) от цеховой трансформаторной подстанции (ТП) 10/0,4 кВ, расположенной в пристройке цеха металлоизделий. Дополнительная нагрузка ТП: Р=550 кВт; cos<р=0,9; Кн=0,9. Все электроприемники пo безопасности- 2 категории.

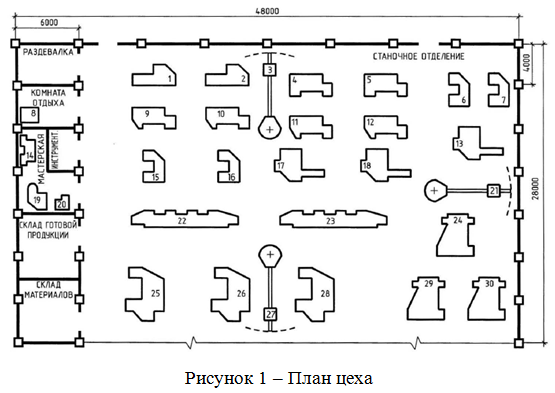

Каркас здания сооружен из блоков-секций длиной 6 и 4 м каждый. Размеры цеха А х В х Н= 48 х 28 х 8 м. Все помещения, кроме станочного отделения, двухэтажные высотой 3,6 м . Расположение основного ЭО показано на плане.
Произвести светотехнический расчет административно бытовых помещений
Ответ
Для примера произведем расчет для раздевалки.
Выбираем потолочные светодиодные светильники: LZ.OPL ECO LED 1500 HFD 5000K
Определяем нормируемые значения светотехнический характеристик: E=50 лк. Коэффициенты отражения п = 70%, с = 50%, р = 10%.
Расчетная высота h = H - hc - hp =2,8 - 0 0,8 = 2,8 м
S =64=24 м2.
Для ЛЛ типа ...
