Участок токарного цеха (УТЦ) предназначен для обеспечения производимой продукции всего цеха. Произвести светотехнический расчет производственного помещения

23 января 2025
Электроника, электротехника, радиотехника

Условие:

Участок токарного цеха (УТЦ) предназначен для обеспечения производимой продукции всего цеха. Он является составной частью цеха металлоизделий машиностроительного завода.

УТЦ имеет станочное отделение, где размещен станочный пар к, вспомогательные (склады, инструментальная, мастерская и др.) и бытовые (раздевалка, комната отдыха) помещения.

Транспортные операции выполняются с помощью кран-балок и наземных электротележек.

Участок получает электроснабжение (ЭСН) от цеховой трансформаторной подстанции (ТП) 10/0,4 кВ, расположенной в пристройке цеха металлоизделий. Дополнительная нагрузка ТП: Р=550 кВт; cos<р=0,9; Кн=0,9. Все электроприемники пo безопасности- 2 категории.

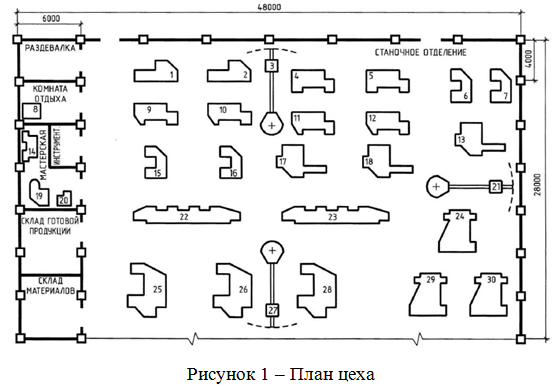

Каркас здания сооружен из блоков-секций длиной 6 и 4 м каждый. Размеры цеха А х В х Н= 48 х 28 х 8 м. Все помещения, кроме станочного отделения, двухэтажные высотой 3,6 м . Расположение основного ЭО показано на плане.

Произвести светотехнический расчет производственного помещения

Решение:

Норма освещенности для станочного отделения, согласно 200 лк, для VII разряда зрительной работы.

Для производственных помещений с пыльной рабочей зоной принимается коэффициент запаса К=1,41 (коэффициент эксплуатации 0,71) для светильников с эксплуатационной группой 5.

Выбор системы освещения

Принимаем систему комбинированного освещения.

Выбор типа светильников

Выбираем светодиодный осветительный прибор INSEL LB/S LED 170 D110x70 5000K G2, имеющий следующие характеристики:

степень защиты от пыли и воды: IP66;

эксплуатационная группа: 5;

тип КСС в нижнюю полусферу: Д3;

общий КПД светильника: 98%;

Выбор ра...
