Упростить схему, заменив последовательно и параллельно соединенные резисторы четвертой и шестой ветвей эквивалентными. Дальнейший расчет (п. 3-5) вести для упрощенной схемы.
- Электроника, электротехника, радиотехника

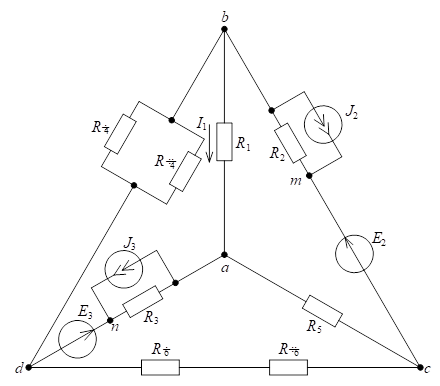

Условие:
Необходимо выполнить следующее:
1. Исключить (удалить) все источники тока .
2. Упростить схему, заменив последовательно и параллельно соединенные резисторы четвертой и шестой ветвей эквивалентными. Дальнейший расчет (п. 3-5) вести для упрощенной схемы.
3. Определить токи во всех ветвях на основании законов Кирхгофа.
4. Составить баланс мощностей, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
5. Начертить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС.
Исходные данные: R1=7,5 Ом; R2=6 Ом; R3=5 Ом; R4'=5 Ом; R4''=45 Ом; R5=4 Ом; R6'=1,5 Ом; R6''=2 Ом; E2=9,5 В; E3=10 В.
Решение:
Дано: R1=7,5 Ом; R2=6 Ом; R3=5 Ом; R4'=5 Ом; R4''=45 Ом; R5=4 Ом; R6'=1,5 Ом; R6''=2 Ом; E2=9,5 В; E3=10 В.
1. Исключаем (удаляем) все источники тока J .
2. Упрощаем схему, заменив последовательно и параллельно соединенные резисторы четвертой и шестой ветвей эквивалентными:
