Усилитель на транзисторе собран по схеме на рисунке. Пользуясь входными и выходными характеристиками транзистора определить положение рабочей точки А, если известно, что, R_1 =3000 Ом, R_2= 100 Ом
«Усилитель на транзисторе собран по схеме на рисунке. Пользуясь входными и выходными характеристиками транзистора определить положение рабочей точки А, если известно, что, R_1 =3000 Ом, R_2= 100 Ом»
- Электроника, электротехника, радиотехника
Условие:
Усилитель на транзисторе собран по схеме на рисунке.
Пользуясь входными и выходными характеристиками транзистора определить положение рабочей точки А, если известно, что, R1 =3000 Ом, R2= 100 Ом

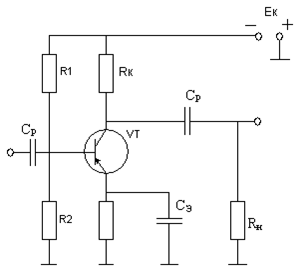

Рисунок Транзисторный усилитель
Решение:
На выходных характеристиках транзистора строим нагрузочную прямую по точкам
IK=0 при UK = EK = 20 B.
IK = EK/ RK = 20/240=0.08 при EK = 0.
Определяем напряжение смещения базы:
