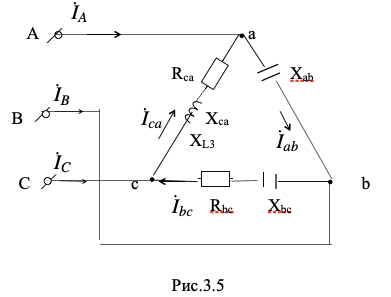

Вычислить активную, реактивную и полную мощности трехфазной цепи. Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

Решение:

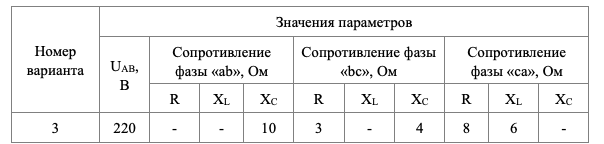

Линейное напряжение генератора ŮAB = 220В,

Zab = -j10 Ом, Zbc=(3 -j4) Ом, ZCA = (8+j6) Ом

Записываем комплексы фазных напряжений приемника, В

Ůab= ŮAB=220;

Ůbc= ŮBC=220e-j120;

Ůca= ŮCA=2200ej120.

Вычисляем фазные токи приемника по формулам, А:

İab= Ůab/ Zab=220/-j10=j22A;

İbc= Ůbc/ Zbc=220e-j120/(3-j4)=17,28-j40,46=44e-j66,87;

İca= Ůca/Zca=220ej120/(8+j6)=2,63+j21,84=22ej83.

Вычисляем линейные токи ...
