Условие задачи

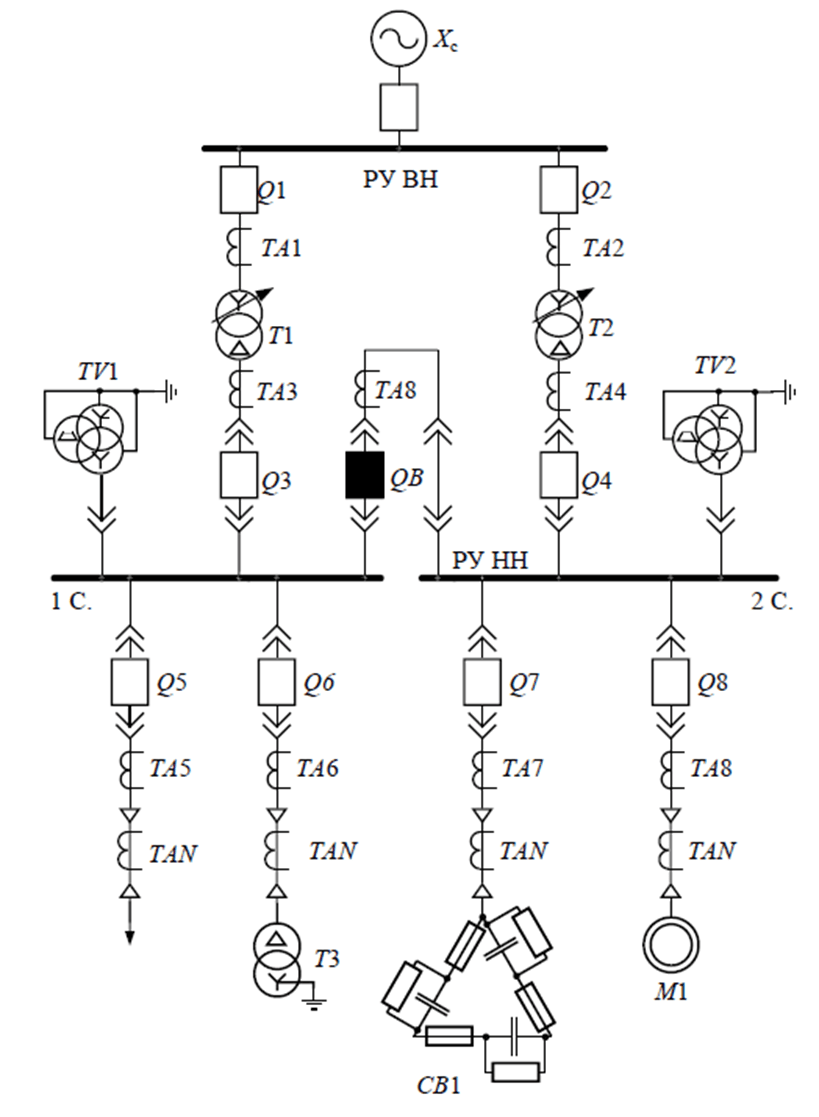

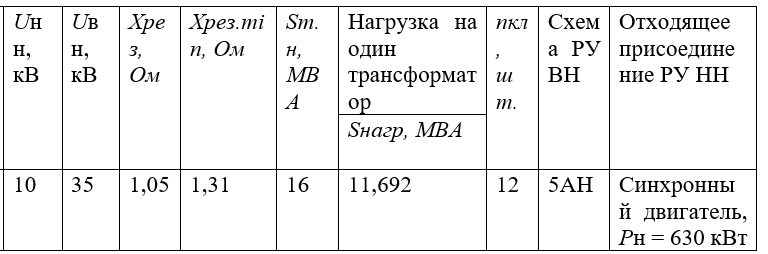

1. Уточнить схему подстанции в соответствии с индивидуальным вариантом (см. таблицу): схема РУ ВН, тип трансформатора, число секций на РУ НН, число отходящих КЛ.
2. Рассчитать токи короткого замыкания в максимальном и минимальном режиме на РУ ВН и НН подстанции, а также за отходящей КЛ. Если задана мощность ТСН или двигателя, то рассчитать токи КЗ дополнительно и для этих присоединений.

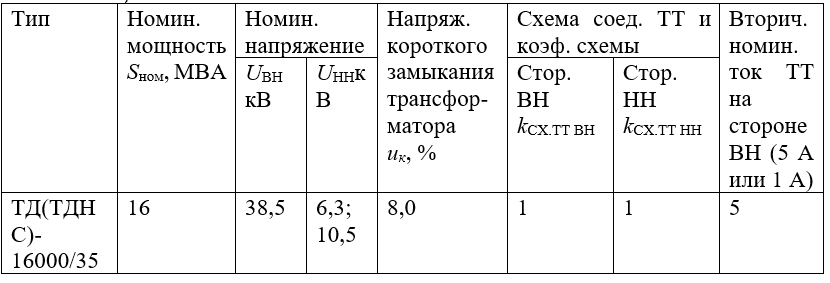

Параметры трансформатора собственных нужд
Ответ
1. Выбор электрооборудования
Для заданного присоединения выберем выключатель, кабель и измерительный трансформатор тока.
Ток нагрузки в утяжеленном режиме:
Выберем вакуумный выключатель марки ВВЛ-35-31,5/1600, и BB/TEL-10-20/1000 в соответствии с условиями, приведенными в таблице 2.1.
