В цепь несинусоидального тока включены: амперметр магнитоэлектрической системы и амперметр электродинамической системы.Начертить схему цепи и определить на какое число делений шкалы отклонится стрелка.

«В цепь несинусоидального тока включены: амперметр магнитоэлектрической системы и амперметр электродинамической системы.Начертить схему цепи и определить на какое число делений шкалы отклонится стрелка.»
  • Электроника, электротехника, радиотехника

Условие:

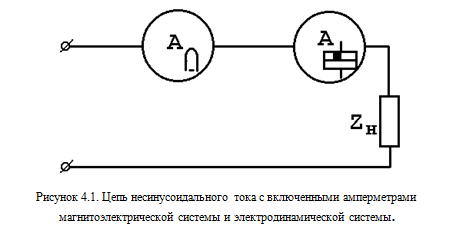

 1. В цепь несинусоидального тока включены: амперметр магнитоэлектрической системы и амперметр электродинамической системы. Амперметры имеют одинаковые номинальные токаи Iн = 5 А и шкалы с одинаковым номинальным числом делений αн = 100 дел.

Начертить схему цепи и определить на какое число делений шкалы отклонится стрелка:

а) магнитоэлектрического амперметра;

б) электродинамического амперметра, если в цепи проходит ток



Построить в масштабе в одних осях координат графики заданного тока     за время одного периода основной гармоники тока.

2. В цепь несинусоидального тока включены: амперметр электродинамической системы и амперметр детекторной (выпрямительной) системы. Амперметры имеют одинаковые номинальные токаи Iн = 5 А и шкалы с одинаковым номинальным числом делений αн= 100 дел.

На какое число делений шкалы отклонится стрелка:

а) электродинамического амперметра;

б) детекторного амперметра, если в цепи проходит ток

Решение:

1.

При прохождении через измерительный механизм магнитоэлектрической системы переменного тока i вращающий момент

будет изменяться пропорционально току.

Вследствие значительного момента инерции подвижной ...
