Условие:
В цепь переменного тока частотой 50Гц (рис. 2.1) включена катушка, обладающая активным сопротивлением r и индуктивным сопротивлением xL. К цепи приложено напряжение u = Umsinωt.

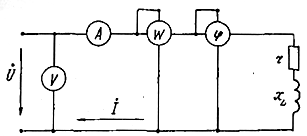

Рис. 2.1
Дано:
u = Umsin ωt; Um= 141 B
r =3.6 Ом; хL = 6 Ом;
Определить показания измерительных приборов, включенных в цепь, а также реактивную и полную мощность цепи. Построить векторную диаграмму на комплексной плоскости.
Решение:
1. Определяем комплексное сопротивление цепи
2. Определим комплекс напряжения, приложенного к цепи;
3. Находим комплекс тока в цепи
