В цепь переменного тока (рис. 2.3,) последовательно включены резистор с активным сопротивлением r и конденсатор емкостью С. К цепи подведено переменное напряжение частотой 50Гц.
«В цепь переменного тока (рис. 2.3,) последовательно включены резистор с активным сопротивлением r и конденсатор емкостью С. К цепи подведено переменное напряжение частотой 50Гц.»
- Электроника, электротехника, радиотехника
Условие:
В цепь переменного тока (рис. 2.3,) последовательно включены резистор с активным сопротивлением r и конденсатор емкостью С. К цепи подведено переменное напряжение частотой 50Гц.
Определить показания измерительных приборов, включенных в цепь, реактивную и полную мощность цепи, построить векторную диаграмму на комплексной плоскости.

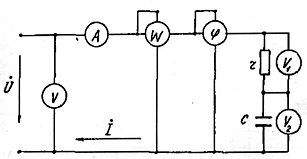

Рис. 2.3
Дано:
u = Umsin ωt; f = 50Гц Um= 282 B
r =50 Ом; С = 80 мкФ;
Решение:
1. Определяем реактивное сопротивление конденсатора
2. Определяем комплексное сопротивление цепи
3. Определим комплекс напряжения, приложенного к цепи;
