Условие задачи
В цепь переменного тока включен ваттметр на ток 5 А и напряжение 300 В со шкалой на 150 делений через трансформаторы тока 200/5 и напряжения 6000/100.
Дать схему включения измерительных приборов.
Определить потребляемую мощность, если показания ваттметра 53 деления.
Ответ

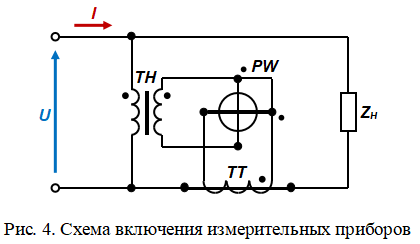

Создадим схему включения измерительных приборов (рис. 4).
При номинальных токе и напряжении на зажимах ваттметра, когда его показания будут равны NН = 150 делениям, измерительная мощность будет составлять
