В цепь переменного тока включены последовательно активное сопротивление, катушка индуктивности и конденсатор. Определить: индуктивность или емкость, необходимые для обеспечения заданного угла; действующие и амплитудные значения тока и напряжения.

Дата добавления: 10.08.2024

Условие задачи

В цепь переменного тока включены последовательно активное сопротивление R, катушка индуктивности L и конденсатор С. К цепи приложено напряжение U с частотой f. Угол сдвига тока относительно приложенного напряжения —𝜑.

Определить:

а) индуктивность или емкость, необходимые для обеспечения заданного угла 𝜑;

б) действующие и амплитудные значения тока и напряжения на активном и реактивном участках;

в) выражение для мгновенных значений тока и напряжения на активном и

реактивном участках;

г) активную, реактивную и полную мощности;

д) построить векторную диаграмму, треугольники сопротивлений и мощности для заданного угла 𝜑;

е) определить частоту, при которой наступает резонанс напряжений.

Ответ

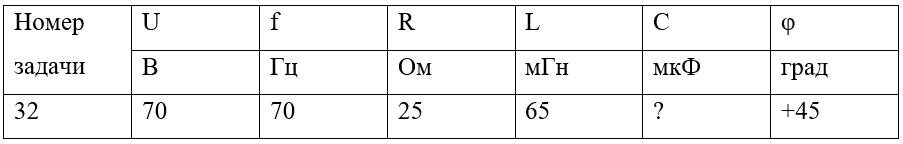

Дано: U=70B, f=70Гц, R=25Ом, L=65мГн, =+45.

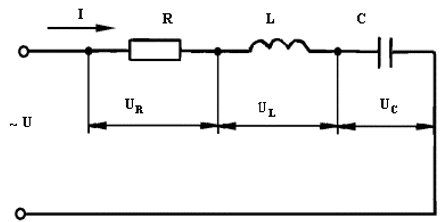

Рис.9. Расчетная схема

1. Сопротивление индуктивности

По заданному углу сдвига между начальной фазой напряжения и начальной фазой тока ( = u- i = 45) находим в...
