Условие задачи

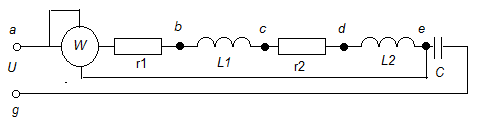

В цепь синусоидального переменного тока (частота 50Гц) включены последовательно две катушки и конденсатор. Параметры катушек и емкости:
L1 = 0.016 Гн; r1 = 5 Ом; L2 = 0.0127 Гн; r2 = 3 Ом ; C = 400 мкФ
ЭДС, возникающая на L1, EL1= 30 В.
Частота f= 50Гц
Найти:
- Напряжение источника;
- Активную, реактивную и полную мощности цепи;
- Сдвиги фаз на участках ас и се.
Построить топографическую векторную диаграмму.
Включить в схему ваттметр для измерения активной мощности на участке ае.
Ответ
По значению ЭДС, возникающей на L1, вычислим ток цепи. Мгновенное значение:
Действующее значение ЭДС:
Действующее значение тока в цепи:
