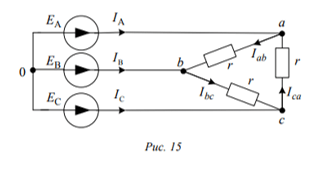

В цепи на рисунке, с симметричной активной нагрузкой, включенной треугольником, произошел обрыв фазы С. Определить: напряжение, силу тока.

Дано:

E_Ф=15 B

R_ab=30 Ом

R_bc=30 Ом

R_ca=30 Ом

f=50 Гц

Найти:

U_BC-? I_B-? I_CA-?

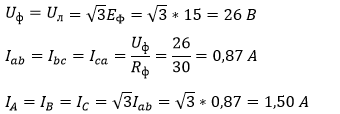

Так как нагрузка симметричная то расчет можно выполнить по одной фазе

При соединении треугольником

Обрыв линейного провода C

При обрыве линейного провода схема цепи становится однофазной

линейно...
