В цепи, общая схема которой приведена на рис. 3.1, по заданному напряжению U на зажимах цепи определить ток I и напряжения U1 и U2 на элементах. Задачу решить методами сложения и пересечения характеристик.

Дата добавления: 15.11.2024

Условие задачи

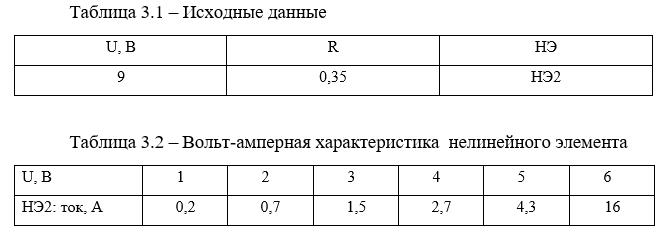

В цепи, общая схема которой приведена на рис. 3.1, по заданному напряжению U на зажимах цепи определить ток I и напряжения U1 и U2 на элементах. Задачу решить методами сложения и пересечения характеристик. Числовые значения сопротивлений резисторов  и вольт-амперных характеристик (ВАХ) нелинейных элементов приведены в табл. 3.1, 3.2.



Ответ

В осях координат U, I построим ВАХ элементов цепи I(U1) и I(U2) и ВАХ всей цепи I(U).

ВАХ резистора I(U1) представляет собой прямую линию, проходящую через начало координат. Вторая, вспомогательная, точка (точка В) этой прямой определяется с помощью закона Ома. Для этого в пределах оси U задается абсцисса UB этой точки, а затем определяется ордината IB этой точки по закону Ома:

ВАХ нелинейного эл...
