Условие задачи
В цепи переменного тока частотой 50 Гц известны XC, XL, R1, R2, I1. Рассчитать напряжение, ток I2 через резистор R2 и ток в неразветвленной части цепи I. (рис.3). Начертить векторную диаграмму.

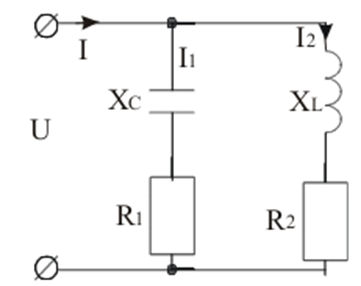

Рис.3
Исходные данные: ХС=15 Ом, ХL=10 Ом, R1=20 Ом, R2=25 Ом, I1=2 A.
Ответ
Полное сопротивление первой ветви:
Полное сопротивление второй ветви:
По заданному значению тока I1 первой ветви находим напряжение источника на входе цепи:
