Условие задачи

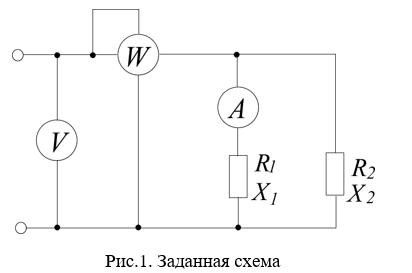

В цепи показанной на схеме, активные и реактивные сопротивления ветвей соответственно равны R1, X1, R2, X2. Ток, измеренный амперметром А, равен I1. Используя метод комплексных амплитуд, определить: а) показания вольтметра и амперметра; б) коэффициент мощности на зажимах цепи. Построить топологическую диаграмму векторов токов и напряжения цепи.
Дано: I1=5 A, R1=3 Ом, Х1=4 Ом, R2=2 Ом, Х2= - 5 Ом.
Ответ

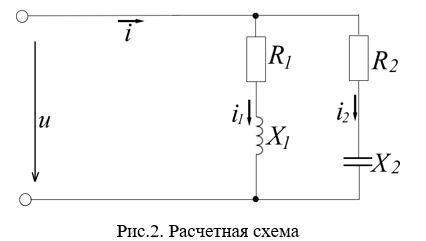

Составим расчетную схему, учитывая характер заданных сопротивлений в ветвях и убрав для простоты измерительные приборы, не влияющие на расчет.
Находим комплексные сопротивления ветвей:
По заданному току...
