В цепи рис. 1 ЭДС источников питания равны  E1, E2 , E3  и внутренние сопротивления: RBT1=0,1 Ом ; RBT2=0,2 Ом  ; RBT3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1 - В6. Сопротивления в пассивных ветвях: R1=1,5 Ом; R2=2 Ом

«В цепи рис. 1 ЭДС источников питания равны  E1, E2 , E3  и внутренние сопротивления: RBT1=0,1 Ом ; RBT2=0,2 Ом  ; RBT3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1 - В6. Сопротивления в пассивных ветвях: R1=1,5 Ом; R2=2 Ом»
  • Электроника, электротехника, радиотехника

Условие:

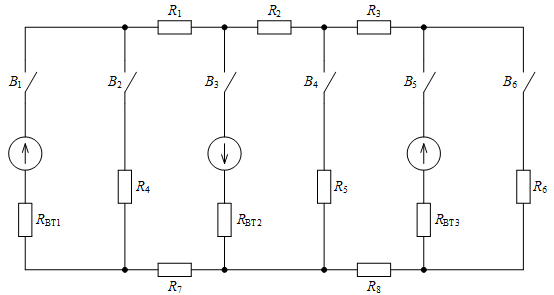

В цепи рис. 1 ЭДС источников питания равны  E1, E2 , E3  и внутренние сопротивления: RBT1=0,1 Ом ; RBT2=0,2 Ом  ; RBT3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1 - В6. Сопротивления в пассивных ветвях: R1=1,5 Ом; R2=2 Ом R3=2,5 Ом; R4=2 Ом; R5 = R6 = R7 = R8 = 3 Ом.

Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии по данным табл. 1.

Составить баланс мощностей.

Таблица 1

Рис. 1

Решение:

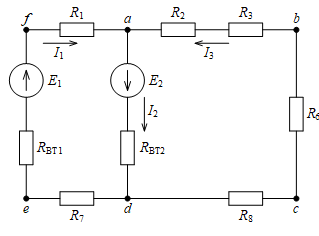

Составляем расчетную схему (рис. 2).

Рис. 2

Схема содержит три ветви и два узла (m=3, n=2 ). Обозначаем на схеме положительные направления трех токов. По первому закону Кирхгофа составляем одно уравнение (n-1=2-1=1) для узла :

узел : I1 - I2 + I3=0 .

По второму закону Кирхгофа составляем два уравнения m-(n-1)=3-(2-1)=2 для контуров:

контур ;
