В цепи силового трансформатора установлен выключатель нагрузки. В соответствии с первой буквой фамилии студента выбрать выключатель нагрузки для цепи силового трансформатора из таблицы 14.

27 января 2025
Электроника, электротехника, радиотехника

Условие:

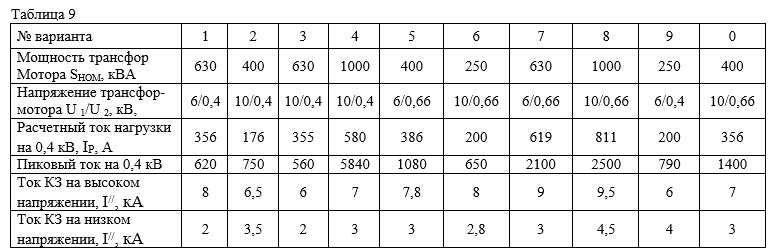

В цепи силового трансформатора установлен выключатель нагрузки. В соответствии с первой буквой фамилии студента выбрать выключатель нагрузки для цепи силового трансформатора из таблицы 14. К нему выбрать предохранитель, разъединитель. Данные для расчета и выбора предохранителя в таблице 9.

Таблица 14

Решение:

Работа состоит из выбора и проверки предохранителя и проверки разъединителя и выключателя нагрузки.

Выбор предохранителя

Предохранитель высокого напряжения выбирается по тем же условиям, что и низковольтный по (3.2.7), (3.2.8), (3.2.9).

Плавкая вставка выбирается с учетом расчетного тока нагрузки на высокой стороне и максимального кратковременного тока нагрузки с низкой стороны трансформатора I_ПИК.

(4.2.1)
