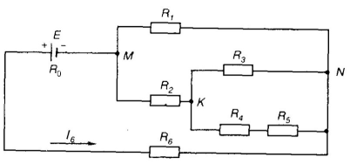

В цепи со смешанным соединением сопротивлений (рис. 2) I6 = 100 А, R1 = 15 Ом, R2 = 2 Ом, R3 = 13,3 Ом, R4 = R5 = 10 Ом, R6 = 3,9 Ом, R0 = 0,1 Ом. Определить токи, напряжения и мощности каждого участка цепи и всей цепи. Вычислить ЭДС Е цепи.

В трехфазную четырех проводную сеть включили звездой несимметричную нагрузку: в фазу А – индуктивный элемент с индуктивностью LA , в фазу В – резистор с сопротивлением RB , и емкостный элемент с емкостью СВ

Линейные электрические цепи постоянного тока Для электрической схемы, изображенной на рис. 1, выполнить следующее: 1. Упростить схему, заменив последовательно и параллельно соединенные резисторы

Определить относительную методическую погрешность δ измерения тока амперметром с внутренним сопротивлениемRа, включенным последовательно в цепь с источником ЭДС E и сопротивлением R (рис. 2).
