В четырехпроводную трехфазную линию с линейным напряжением U_Л включается звездой потребитель, в фазах которого соединяются последовательно активные и реактивные сопротивления.
«В четырехпроводную трехфазную линию с линейным напряжением U_Л включается звездой потребитель, в фазах которого соединяются последовательно активные и реактивные сопротивления.»
- Электроника, электротехника, радиотехника
Условие:
В четырехпроводную трехфазную линию с линейным напряжением UЛ включается звездой потребитель, в фазах которого соединяются последовательно активные и реактивные сопротивления.
1. Начертить схему включения потребителя и определить:
а) фазные и линейные токи;
б) углы сдвига фаз напряжения и тока в каждой фазе;
в) активную, реактивную и полную мощности цепи.
2. Построить в масштабе векторную диаграмму и с ее помощью определить величину тока в нулевом проводе.
Решение:
Дано:
UЛ = 660 В, RА=2 Ом, RВ= 8 Ом, RС= 10 Ом,
ХLA= 6 Ом, ХСв= 6 Ом, ХСс= 0 Ом

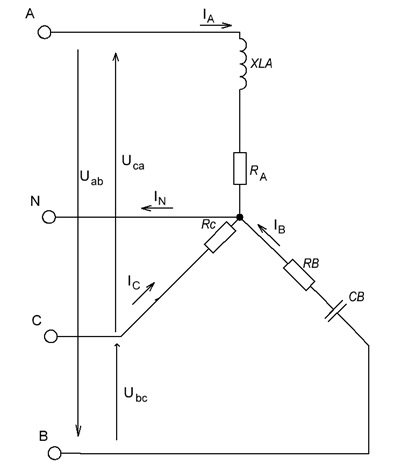

Рисунок 1 Исходная схема
Определяем комплексные сопротивления в фазах:
Определяем фазные и линейные токи:
