решение задачи на тему:

В данной задаче необходимо начертить схему трехфазной четырех проводной питающей сети системы ТN с подключенной электроустановкой (выбрать вариант типа системы заземления TN-C или TN-C-S).

Дата добавления: 01.11.2024

Условие задачи

Необходимо начертить схему трехфазной четырех проводной питающей сети системы ТN с подключенной электроустановкой (выбрать вариант типа системы заземления TN-C или TN-C-S).

 Исходные данные:

Rп, Ом - 4

Zп, Ом - 0,8

Zн, Ом - 0,5

Rзм, Ом - 100

L, м - 4,0

D, м - 0,03

t, м - 2,0

ηз 0,65

Вид грунта – торф

ρ, Ом*м – 25.

Ответ

Выбираем системы питающей сети типа TN-C-S.

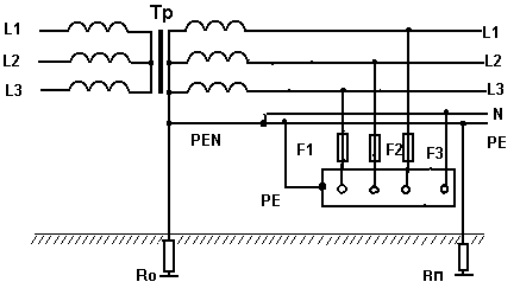

Рисунок 1 Схема питающей цепи типа TN-C-S.

Вычислим ток короткого замыкания по формуле:

где Zп сопротивление фаза-нуль, учитывающее величину сопротивления вт...
