Условие задачи
Рассчитать электромагнит постоянного тока и провести поверочный расчет катушки электромагнита на нагрев.

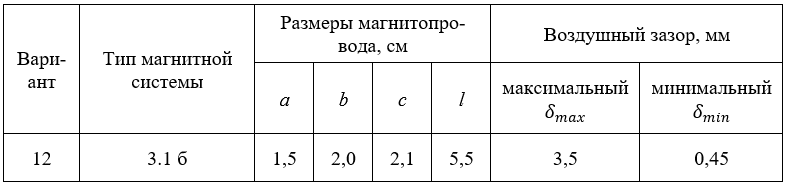

Таблица 1 – Исходные данные для расчета электромагнита.
Рисунок 1 – Магнитная система электромагнита (б) ярмом
Тяговое усилие, развиваемое электромагнитом при наибольшем зазоре для выбранного варианта составляет 6,0 Н.
Ответ
Построим схемы замещения магнитной цепи без учета магнитного сопротивления стали (рисунок 2) и с учетом магнитного сопротивления стали (рисунок 3).
Рисунок 2 Схема замещения магнитной цепи без учёта сопротивления стали
