Решение задачи
В электрической цепи, изображенной на рис 1 определить токи в ветвях, напряжение на зажимах и составить баланс мощности. Значения сопротивлений резисторов и ток в ветви с сопротивлением
- Электроника, электротехника, радиотехника
Условие:
В электрической цепи, изображенной на рис 1 определить токи в ветвях, напряжение на зажимах и составить баланс мощности. Значения сопротивлений резисторов и ток в ветви с сопротивлением r2 приводятся в табл. 1.
Таблица 1

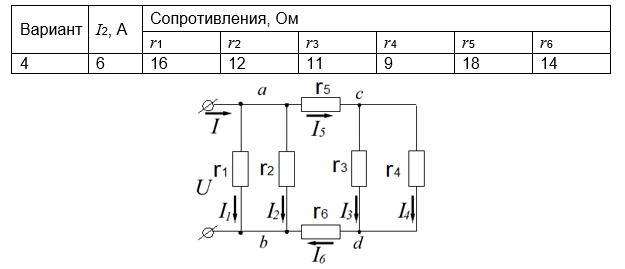

Рис.1.1. Заданная схема
Решение:
1.Обозначим на заданной схеме токи и узлы (рис.1.1)
2.Упрощаем схему путем свёртывания.
Заменяем параллельно соединенные сопротивления r4 и r3 общим эквивалентным сопротивлением r34 (рис.1.3):
Рис.1.2
