Условие:

В электрической цепи, изображенной на рисунке 1, известны ЭДС источников питания и сопротивления резисторов.

Определить токи во всех ветвях двумя методами: при помощи непосредственного использования законов Кирхгофа и методом контурных токов, полученные результаты сравнить.

Дано: E1 = 8 B; E2 = 10 B; R1 = 10 Ом; R2 = 10 Ом; R₃ = 12 Ом; R₄ = 10 Ом; R5 = 10 Ом; R6 = 5 Ом; R7 = 8 Ом

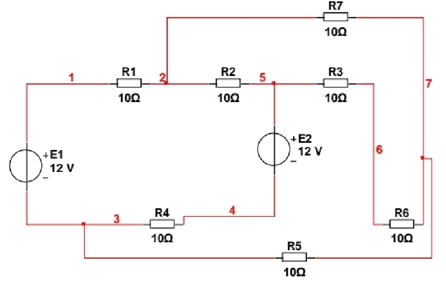

Рис. 1. Схема электрической цепи к задаче 1

Решение:

Составляем расчетную схему для определения токов во всех ветвях двумя методами.

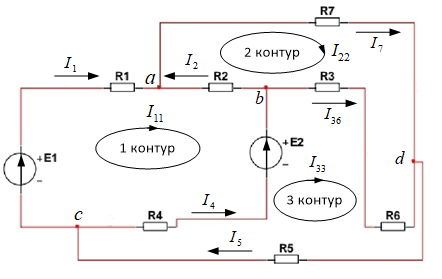

Рис. 1.1. Расчетная схема электрической цепи к задаче 1

На схеме произвольно указываем направление токов в ветвях и обозначаем их буквой I с индексами равным индексам сопротивлений входящих в соответствующие ветви.

Обозначаем узлы, независимые контуры и направление их обхода (по ходу часовой стрелки). Обозначаем контурн...
