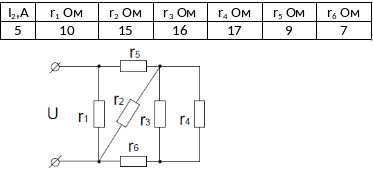

В электрической цепи, изображенной на рисунке, определить токи в ветвях, напряжение на зажимах и составить баланс мощности. Значения сопротивлений резисторов и ток в ветви с сопротивлением r два приводятся в таблице.
«В электрической цепи, изображенной на рисунке, определить токи в ветвях, напряжение на зажимах и составить баланс мощности. Значения сопротивлений резисторов и ток в ветви с сопротивлением r два приводятся в таблице.»
- Электроника, электротехника, радиотехника
Условие:
В электрической цепи, изображенной на рисунке, определить токи в ветвях, напряжение на зажимах и составить баланс мощности. Значения сопротивлений резисторов и ток в ветви с сопротивлением r2 приводятся в таблице.
Решение:
1. Начертим схему цепи и укажем на ней все токи.
2. Определим напряжение на резисторе r2.
заменим пару резисторов R3 R4 одним R34
