В электрической цепи известны ЭДС источников питания и сопротивления резисторов. Определить токи во всех ветвях двумя методами : при помощи непосредственного использования законов Кирхгофа и методом контурных токов. Полученные результаты сравнить.

«В электрической цепи известны ЭДС источников питания и сопротивления резисторов. Определить токи во всех ветвях двумя методами : при помощи непосредственного использования законов Кирхгофа и методом контурных токов. Полученные результаты сравнить.»
  • Электроника, электротехника, радиотехника

Условие:

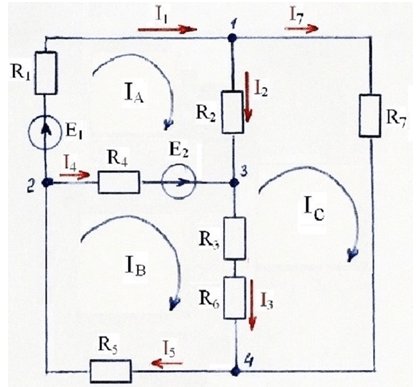

В электрической цепи известны ЭДС источников питания и сопротивления резисторов. Определить  токи во всех ветвях двумя методами : при помощи непосредственного использования законов Кирхгофа и методом контурных токов. Полученные результаты сравнить.

Исходные данные:

E1 = 10  В;  E2 = 10  В;

R1 = 8 Ом;   R2 = 6 Ом;  R3 = 4 Ом;  R4 = 10 Ом;    R5 = 12 Ом;   R6 = 5 Ом; R7  = 6   Ом;



Решение:

Дано:

E1= 10 В; E2= 10 В;

R1= 8 Ом; R2 = 6 Ом; R3= 4 Ом; R4= 10 Ом; R5= 12 Ом; R6= 5 Ом;

R7 = 6 Ом;

Для решения задачи методом непосредственного использования законов Кирхгофа необходимо составить столько уравнений, сколько ветвей с неизвестными токами. Число уравнений, составляемых по первому закону Кирхгофа, меньше числа узлов на единицу, оставшиеся уравнения составляются по второму закону для независимых контуров. Контур является независимым, если в него входит хотя бы одна новая ветвь, не вошедшая в другие контуры. После определения количества уравнений необходимо задаться произво...
