В электрической цепи известны параметры элементов цепи. К зажимам электрической цепи приложено синусоидальное напряжение . Частота питающего напряжения ƒ=50 Гц. Необходимо: • рассчитать комплексы действующих значений токов в ветвях схемы; • определить

«В электрической цепи известны параметры элементов цепи. К зажимам электрической цепи приложено синусоидальное напряжение . Частота питающего напряжения ƒ=50 Гц. Необходимо: • рассчитать комплексы действующих значений токов в ветвях схемы; • определить»
  • Электроника, электротехника, радиотехника

Условие:

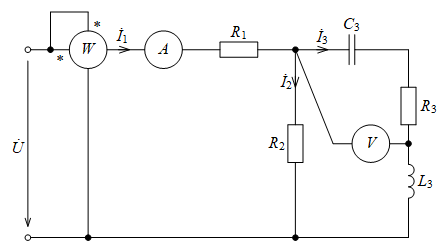

В электрической цепи известны параметры элементов цепи. К зажимам электрической цепи приложено синусоидальное напряжение  . Частота питающего напряжения ƒ=50 Гц.

Необходимо:

• рассчитать комплексы действующих значений токов в ветвях схемы;

• определить показания приборов: амперметра и вольтметра электромагнитной системы, ваттметра;

• определить коэффициент мощности на входе электрической цепи.

Дано:  U=120 B; C3=318 мкФ; L3=15,9 мГн; R1=8 Ом; R2=3 Ом; R3=4 Ом.

Решение:

Угловая частота переменного тока:

Индуктивные и емкостные сопротивления элементов:

Эквивалентное комплексное сопротивление параллельных ветвей:
