В электрической цепи известны параметры элементов цепи. К зажимам электрической цепи приложено синусоидальное напряжение. Рассчитайте комплексы действующих значений токов в ветвях схемы; определите коэффициент мощности на входе электрической цепи.

«В электрической цепи известны параметры элементов цепи. К зажимам электрической цепи приложено синусоидальное напряжение. Рассчитайте комплексы действующих значений токов в ветвях схемы; определите коэффициент мощности на входе электрической цепи.»
  • Электроника, электротехника, радиотехника

Условие:

В электрической цепи, схема которой представлены на рисунке 2.1, известны параметры элементов цепи. К зажимам электрической цепи приложено синусоидальное напряжение , изменяющееся с частотой
 f =50 Гц.

Необходимо:

·      рассчитать комплексы действующих значений токов в ветвях схемы;

·      определить показания приборов: амперметра и вольтметра электромагнитной системы, ваттметра;

·      определить коэффициент мощности cosφ на входе электрической цепи.

Рис.2.1. Заданная схема.

Решение:

Дано: U=100 B, C2=100 мкФ, L1=15,9 мГн, L3=15,9 мГн, R1=8 Ом, R2=3 Ом.

1) Расчет токов.

Сначала рассчитаем реактивные сопротивления цепи:

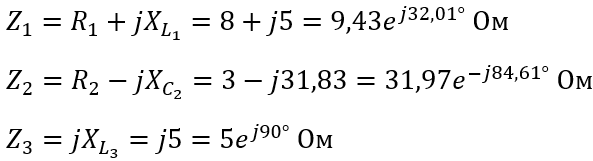

комплексы полных сопротивлений всех ветвей:
