Условие:

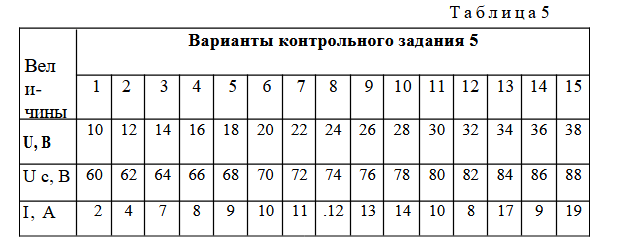

В электрической цепи переменного тока имеет место резонанс напряжений (рис.5 ) при частоте питающего тока f. Используя данные, приведенные в табл. 5. для соответствующего варианта задания, определить показание вольтметра V_Kна зажимах катушки индуктивности, активное R_K и индуктивное Хк сопротивления катушки, показание ваттметра W, реактивную мощность Q_K катушки индуктивности, емкость С конденсатора, индуктивность L_Kи коэффициент мощности cosφk, катушки. Построить векторную диаграмму тока I и напряжений в цепи. Показания вольтметра Vc, включенного на зажимы конденсатора Uс, напряжение U, приложенное к цепи, и показание амперметра А приведены в табл 5.

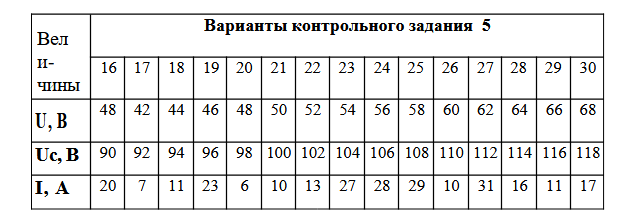

Продолжение табл.5

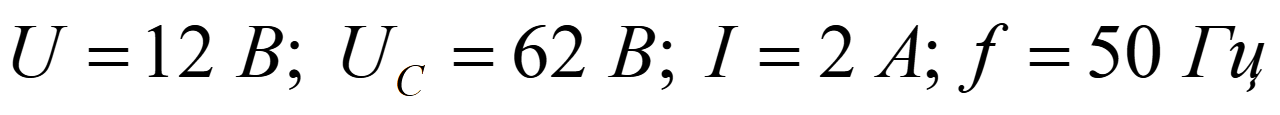

Так как в условии не указано значение частоты f то для расчетов принимаем ее стандартное значение.

Решение:

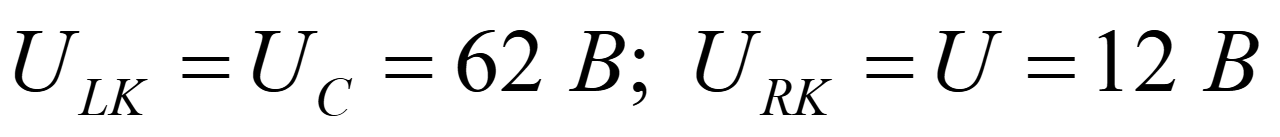

1. Напряжение на катушке определяется напряжениями на активном и реактивном сопротивлениях катушки. Так как по условию задачи в цепи резонанс напряжений, то реактивное сопротивление катушки по модулю равно напряжению на конденсаторе, а геометрическая сумма этих напряжений равна нулю. Соответственно, напряжение на активном сопротивлении равно напряжению, приложенному к цепи, то есть:
