В электрической цепи постоянного тока с заданными значениями ЭДС источников и сопротивлений произвести расчет токов в каждой ветви цепи. Необходимо: Записать необходимое для решения число уравнений, используя законы Кирхгофа.

3 апреля 2025
Электроника, электротехника, радиотехника

Условие:

В электрической цепи постоянного тока с заданными значениями ЭДС источников и сопротивлений произвести расчет токов в каждой ветви цепи. Необходимо:

1. Записать необходимое для решения число уравнений, используя законы Кирхгофа

2. Произвести расчет методом контурных токов

3. Произвести проверку расчета по балансу мощности.

Исходные данные:

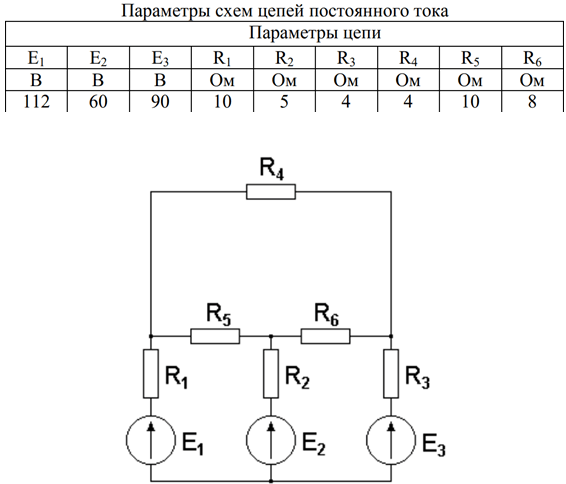

Рисунок 1. Заданная схема цепи.

Решение:

1. В соответствии с заданием составляем расчетную схему цепи.

Рисунок 2. Расчетная схема цепи.

Заданная схема содержит n=6 неизвестных токов ( I₁,I₂,I₃I_...) и m=4 узла. (a,b,c,d). Также заданная схема содержит 3 источника ЭДС. Для расчета токов по законам Кирхгофа необходимо составить m-1=3 уравнения по 1-му закону Кирхгофа и n-(m-1)=3 уравнения по 2-му закону Кирхгофа. Система уравнений имеет вид:
