В электрической цепи, представленной на рисунке 3, известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания 50 Гц.
«В электрической цепи, представленной на рисунке 3, известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания 50 Гц.»
- Электроника, электротехника, радиотехника
Условие:
В электрической цепи, представленной на рисунке 3, известно напряжение на входе цепи и параметры отдельных элементов цепи.
Определить токи во всех ветвях. Частота сети питания 50 Гц. При решении задачи использовать теорию комплексных чисел.
Исходны данные:
Рисунок 3.
Решение:
На схеме (рис.3) обозначим ветви римскими цифрами. Имеем 3 ветви и 2 узла.

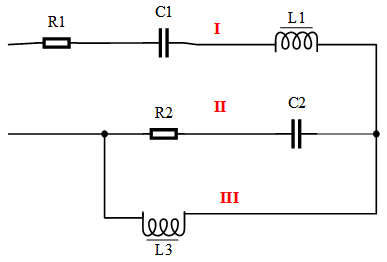

Рисунок 3 Электрическая цепь к задаче 2 с обозначением ветвей
Первая ветвь состоит из элементов , соединенных между собой последовательно; вторая из последовательно соединенных элементов , третья из одного элемента . Вторая и третья ветвь соединены между собой параллельно и последовательно с первой ветвью.
